Transpose Convolution

안녕하세요, MoonLight입니다.

​

이번 Post에서는 Transpose Convolution에 대해서 알아보도록 하겠습니다.

​

​

0. 소개

​

Transpose Convolution은 우리가 흔히 알고 있는 CNN Model에서 주로 사용되는 Convolution과 반대되는 연산을 수행합니다.

​

Convolution 연산은 특정 크기의 Kernel이라는 Filter를 이용해서 Image를 Scan하면서 Feature를 뽑아내는 동작을 하면서

​

점점 작아지는 Feature Map을 생성하는 연산입니다.

​

Convolution 연산에 대한 아래 글을 한 번 읽어보세요~

https://moonlight314.tistory.com/entry/CNN-Convolutional-Neural-Network

CNN ( Convolutional Neural Network )



반면, Transpose Convolution은 Feature Map의 차원을 증가(Up-Sampling) 시키면서 원래 값을 복원하는 용도로 주로 사용됩니다.(Upscaler)

​

이러한 Transpose Convolution의 속성 때문에 다음과 같은 용도로 많이 사용됩니다.

​

1) Image Up-Sampling

Image의 해상도를 높이기 위해 사용됩니다. Transpose Convolution의 연산자체가 Feature Map의 각 Element에 Kernel Filter를 적용해 더 높은 차원으로 변환하기 때문에 가능합니다.

​

예를 들어, 저해상도의 이미지를 고해상도로 변환할 때 사용할 수 있습니다. 이는 디지털 줌이나 고품질 이미지 복원과 같은 작업에 적용됩니다.

​

​

2) Feature Map Up-sampling

앞서 말한 Image Up-Sampling과 같은 맥락입니다.

컴퓨터 비전에서 객체 검출이나 세그먼테이션 작업(Ex. U-Net)에서 고해상도의 특징 맵을 생성하기 위해 사용됩니다.

예를 들어, Deep Neural Network에서 저차원의 정보를 다시 고차원으로 확장하여 원본 이미지의 크기와 같은 출력을 생성할 때 사용됩니다.

​

3) Deep Learning에서의 Image Generation

생성적 적대 신경망(GANs)이나 Auto-Encoder 같은 아키텍처에서 이미지를 생성할 때 사용됩니다.

이러한 모델은 낮은 차원의 잠재 공간에서 시작하여 점차적으로 이미지의 크기를 확장해 나가며, 이 과정에서 transpose convolution이 핵심적인 역할을 합니다.

​

​

​

​

1. 계산 방법

​

그럼 실제로 어떻게 Transpose Convolution 연산을 하는지 몇 가지 예제를 통해 알아보도록 하겠습니다.

​

​

​

1.0. 기본 연산 방법

Transpose Convolution 연산도 Convolution 연산과 마찬가지로 Kernel , Stride , Padding의 개념이 있습니다.

​

Convolution과 마찬가지로 Input Image의 각 원소에 Kernel의 각 원소와 곱 연산을 한 결과를 Stride와 Padding을 적용해서 결과를 계산하는 데 사용합니다.

​

아래 Example을 살펴보도록 하겠습니다.

​

​

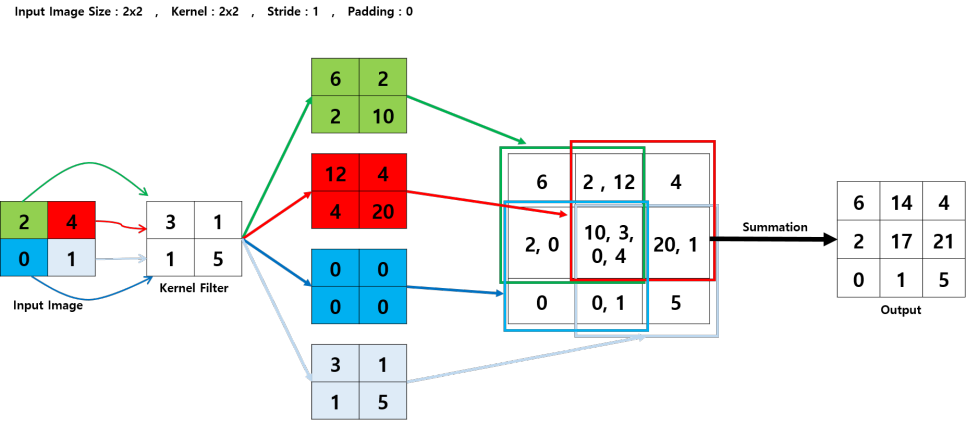

첫 번째 Example은 Input Image Size가 2x2이고, Kernel Size가 2x2, Stride가 1, Padding이 0인 경우입니다.

​



​

먼저 Input Image의 각 원소에 Kernel을 곱해줍니다. 그럼 전체 Input Image의 원소 개수만큼의 결과가 나올 것입니다.

​

이 값들을 Stride와 Padding 값에 따라서 적절히 배열합니다.

​

이 예제에서는 Stride가 1이고, 결과 행렬의 Size가 2x2이기 때문에 겹치는 부분이 생깁니다.

​

겹치는 부분은 겹치는 값들을 모두 더해줍니다.

​

그럼 최종적으로 Output을 얻을 수 있습니다.

​

​

​

1.2. Example 2

​

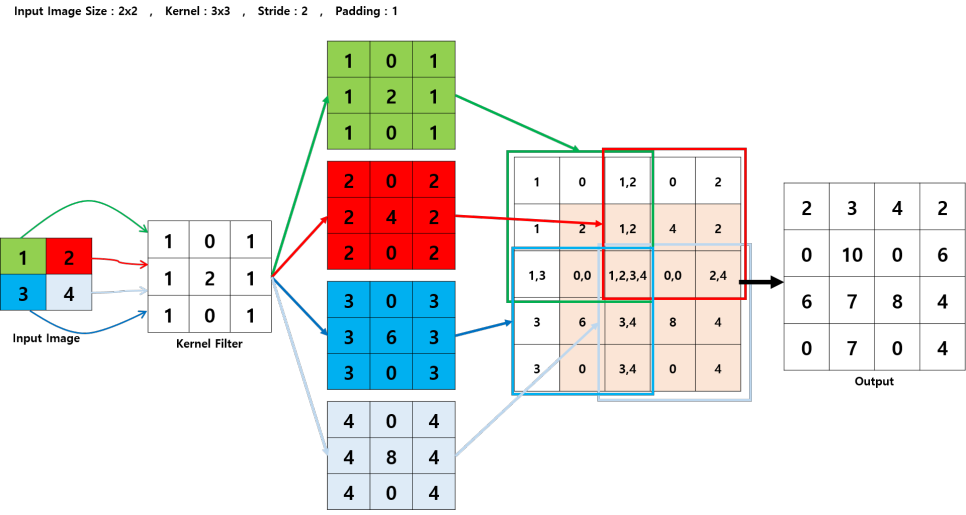

두 번째 Example은 Input Image Size가 2x2이고, Kernel Size가 3x3, Stride가 2, Padding이 1인 경우입니다.

​

​

원리는 첫 번째 Example과 동일합니다. Input Image의 각 원소를 Kernel에 곱해줍니다.

​

이번에는 Kernel Size가 3x3이기 때문에 결과도 3x3 크기의 행렬이 나오게 됩니다.

​

Padding이 1이기 때문에 아래 그림과 같이 흰색 부분에 해당하는 Padding 영역이 생깁니다.

​

Stride 만큼 이동한 후 Padding 영역을 고려해서 배치하면 아래와 같은 결과가 나오게 됩니다.

​

각 원소 위치에 해당하는 값들을 모두 더하면 최종 Output을 얻을 수 있습니다.

​

​

​

이상으로 Transpose Convolution의 개념과 용도, 구체적인 계산 방법까지 알아보았습니다.

​

제가 앞으로 진행할 주제를 미리 준비하기 위한 준비 단계라고 생각해 주시면 되겠습니다.

​

도움이 되셨으면 좋겠네요.

​

그럼 다음에 또 만나요.
